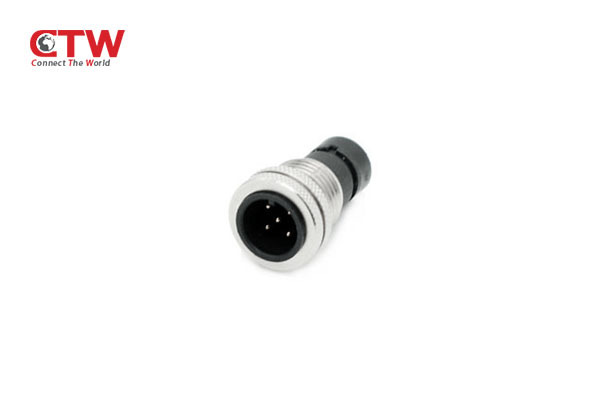

M12 Acode 5 PIN线端圆形连接器连接器
零售价
0.0
Yuan
市场价
0.0
Yuan
浏览量:
1000
产品编号
数量
-
+
库存:
0
详细描述
参数
圆形连接器是基本结构为圆柱形、具并有圆形插合面的一类连接器。在互连分类中，属于第5类，用于设备之间的互连。广义上说，包括低频圆形连接器、从它射频同轴连接器以及音频连接器等。圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度。
圆形连接器是基本结构为圆柱形、具并有圆形插合面的一类连接器。在互连分类中，属于第5类，用于设备之间的互连。广义上说，包括低频圆形连接器、从它射频同轴连接器以及音频连接器等。圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度 。
1.壳体：铝合金2.表面处理： 军绿色镉(B) 化学镀镍(F)3.绝缘安装板：热塑性材料4.密封圈：硅橡胶弹性体5.接触件：铜合金6.表面处理：镍上镀金7.寿命：500次插拔循环 — 冲击： 2940m/s2 3ms8.振动：正弦 294m/s2 10～2000Hz随机 96(m/s2 )2/ Hz 408 m/s2,100～1000Hz随机 480( m/s2 )2/ Hz, 100～300 Hz9.接触件保持力(最小)#22D:44N #16:111N #8同轴：111N#20:67N #12:111N #8三同轴：111N10.电气性能耐电压(Vrms)使用额定条件：海平面 21000m 。
一种直插拔钢球快锁圆形电连接器外壳合件，它由插头、插座组成，插头外壳合件由外壳、锁套、簧片、销钉、钢球、弹片、垫片七部份组成，锁套与外壳组装后，销钉从外壳内装入并铆接在锁套上，锁套与外壳之间设有可转动20度，插头外壳内装有3-4个钢球，起对接锁紧作用，锁套内设有直槽，钢球未得到支撑时，全缩入外壳壁内;插合后旋转锁套支撑起钢球将其突出外壳内壁，伸入到插座外壳上的环形槽内实现插头与插座的锁紧。它同样具备了防斜插、防错插、电性能和屏蔽性能优异，抗振动、抗冲击，耐环境等优点，锁紧解锁方便快捷，体积小方便了使用。
基本参数
|
产品系列 ● 板端公头/板端母头 ● 线端公头/线端母头 ● 3/4/5/6/8 PIN可选择 ● 注塑 /组装式 |
主要特性 ● IP67 ● 屏蔽/不可屏蔽 ● 锌合金/黄铜/不锈钢 ● 焊接式 ● 防震设计 ● 可定制 |
|
|
|
||||||||||||||||||||
行业应用
厂区环境
定制流程
FAQ
Q1：你是工厂吗?
CTW：是的，我们是100%的工厂。CTW工厂成立于2013年，工厂规模10000 + m2，位于中国江苏省常州市新北古镇(邮编:213000)。
Q2：你可以生产定制的产品订单吗?OEM还是ODM订单?
CTW：当然。我们拥有7年以上的OEM和ODM制造经验，能够为您提供一站式定制连接器解决方案。
Q3：为什么选择CTW ?什么使贵公司成为可靠的供应商?
CTW：自成立以来，CTW一直致力于成为全球领先的工业互联互通制造商。我们是一家通过iso9001 /ISO, 16949/ISO认证的中国工厂。
Q4：你们的产品都有哪些证书?
CTW：我们的产品通过了UL/CE/IP67/IP68/IP69K/RoHS/等认证......我们的主要市场包括欧盟、北美、东亚等。
Q5：订单确认后，你们的正常生产时间是多少?
CTW：标准产品一般为3~5天。如果是定制产品，交货期约为10~12天。如果你的项目涉及新的模具制作，交货时间取决于定制产品的复杂程度。
Q6：你在物流方面的优势是什么?
CTW：国际快递，空运或海运，我们可以为您提供节约成本的建议。运输成本的节约意味着您的采购成本的降低。如果您愿意使用我们的货运代理，我们可以为您办理中国进出口的清关手续。在CTW享受一站式购物体验!
